古风名字,大主宰天蚕土豆小说,yy玄幻小说排行榜完本

砂輪新聞

推薦新聞

聯系方式

全國服務熱線：0793-6793999

咨詢熱線：0769-81876999
傳真：0086-769-81875688
郵箱：yubao@yubodia.com
地址：廣東省·東莞市·長安鎮·長青路地王廣場四區506

歷史記錄

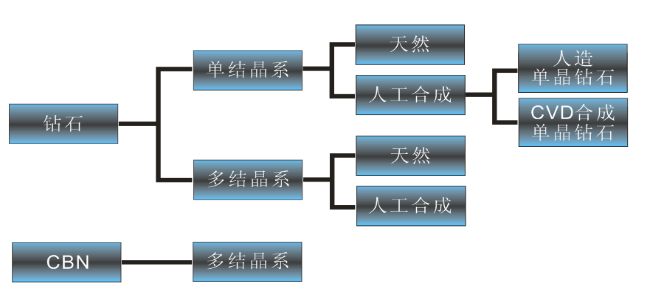

金剛石砂輪

天然金剛石

天然金剛石約98%屬于la型氮[N]（~2500ppm）天然金剛石的形成大部份是在至少25億年的巖石中產生，而且大約在140~200公里的地底下形成，在這個深度下的強大壓力（每平方基葉150萬磅）和極高溫度（約2800℃）造成稀有的碳原子緊密的聚集在一起，而形成的晶體結構。

經過火山爆發，強烈的能量猛烈推擠含有金剛石的古老巖石，然后迅速的被巖漿或熔解的石頭帶到地面。由于金剛石擁有高硬度、高耐磨耗與高熱傳導系數，因此很早就被應用在切削工具之上，近年來科技進步，對加工品質與被加工物誤差的要求，金剛石的特性更被廣泛的應用在光學元件的加工。

人造單晶金剛石

屬于lb型單結晶合成金剛石之一，氮[N]多為分散或固溶狀態存在于晶體內部，人造單晶金剛石顧名思義是由人工合成的，在一個無氧且高溫（1000℃以上）高壓的環境里合成出來的，由于擁有和金剛石相當的高硬度、高耐磨耗與高熱傳導系數。

由于和金剛石同屬于單結晶體，無晶界的性質可以制造出非常鋒利的刀刃品質，是其他材料無法達到的境界，長久以來應用在制作精密加工的金剛石工具，拋光工具和耐磨耗元件。

CVD單晶金剛石

屬于lla型金剛石型單結晶合成金剛石之一，氮[N]<1ppm,[B]<0.05ppm，CVD合成單晶金剛石的制程環境是在氫碳之混合氣的腔體中，利用化學氣相沉積法（CVD）合成出來。

這是一種超高技術所合成出來且完全無瑕疵的單結晶體，并擁有更高的耐磨耗與熱傳導系數，更能夠使被加工物擁有高品質的加工表面。

單晶金剛石系列各項性能比較

單結晶金剛石之特性表
單位胞		立方晶	A=3.56683±1×10-5~3.56725±3×10-5[A]（25°C）
		立方晶	A=2.52[A]，C=4.12[A]
密度[g/cm3]		立方晶	l型	3.51537±5×10^-5
			ll型	3.51537±5×10^-5
		立方晶	3.51
楊氏系數[dyn/cm3]			9~10×10¹²
波桑比			0.1~0.29
折射率			2.4173
外觀顏色	la型		無色、淡黃色、褐色等
	lb型		黃色、深褐色
	lla型		無色、褐色
	llb型		青色
不純物	<1ppm by wt.		N、O、H、Cr、Mg、Ca、Fe、Al、S、Si、Ni、Ba、K、Cu、Na、Ag、Ce、La、B、Ti、Mn、Hg、Cl、Co
	<1ppm by wt.		F、Sc、V、As、Rb、Sr、Sb、Cs、Th、Eu、Tb、Dy、Ho、Yb、Lu、Hf、Ta、W、Lr、Au
	未確定含量之元素		Ar、Zn、G、G、B、Zr、Sn、Nd、U、Sn、Gd、Er、Pt、Pb
紫外線及紅外線吸收特性	l型		波長<3400A，或吸收6×104~13×104A領域，紫外線產生螢光反應。
	ll型		波長<2250A，或穿過6×104~13×104A領域。
